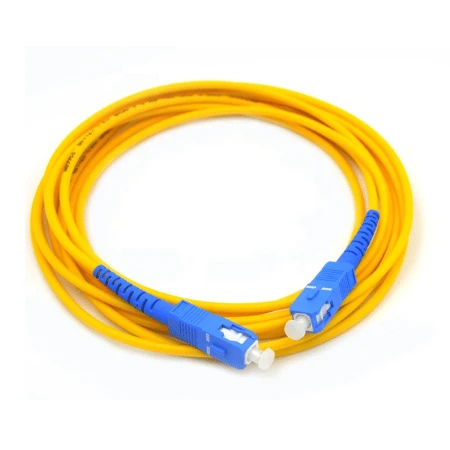

Dimi Single Mode Fiber Optic Pigtail یک مجموعه فیبر نوری کارخانه ای است-که دارای انتهای اتصال و انتهای فیبر برهنه برای اتصال فیوژن است. این برای پایان دائمی فیبر طراحی شده است.
پیگتیل با فیبر تک حالته G.652D، G.657A1 یا G.657A2 در دسترس است و می‌تواند با SC، LC، FC، ST، E2000 و سایر پیکربندی‌های کانکتور عرضه شود. پرداخت کانکتور، قطر فیبر، طول کابل، مواد ژاکت، و برچسب زدن را می توان برای شبکه و نیازهای مختلف نصب مشخص کرد.
مشخصات فنی
|
مورد |
مشخصات |
|
نوع فیبر |
حالت تک |
|
استاندارد فیبر |
G.652D, G.657A1, G.657A2 |
|
اندازه فیبر |
9/125 μm |
|
تعداد فیبر |
سیمپلکس; مجموعه‌های 12 هسته‌ای{0}}رنگی |
|
طول دم خوک |
1 m, 1.5 m, 2 m, 3 m |
|
ژاکت OD |
0.9 میلی متر، 2.0 میلی متر، 3.0 میلی متر |
|
جنس ژاکت |
LSZH یا PVC |
|
رنگ ژاکت |
زرد |
|
کانکتور پولیش |
UPC یا APC |
|
گزینه های رابط |
SC، LC، FC، ST، E2000 |
|
از دست دادن معمولی درج |
کمتر یا مساوی 0.25 دسی بل |
|
ضرر برگشتی |
UPC بزرگتر یا مساوی 45 دسی بل؛ APC بزرگتر یا مساوی 60 دسی بل |
اتصال دهنده و پیکربندی فیبر
انتهای اتصال با توجه به آداپتور، پچ پنل یا تجهیزات نوری مورد استفاده در شبکه مشتری انتخاب می شود. تنظیمات موجود عبارتند از:
SC/UPC و SC/APC برای شبکه های توزیع و دسترسی معمولی.
LC/UPC و LC/APC برای وصله-چگالی بالا و تجهیزات فشرده.
FC/UPC و FC/APC برای برنامه‌هایی که به رابط اتصال رشته‌ای نیاز دارند.
ST و E2000 برای سیستم‌های خاص قدیمی یا پروژه-.
UPC و APC گزینه های پولیش قابل تعویض نیستند. APC سطح انعکاس پایینی{1}}پشتی را فراهم می‌کند و معمولاً برای سیستم‌هایی انتخاب می‌شود که از دست دادن بازگشت اهمیت ویژه‌ای دارد.
برای سمت فیبر، G.652D برای انتقال یک حالته عمومی مناسب است، در حالی که G.657A1/A2 را می توان در مواردی که عملکرد خمشی بهبود یافته مورد نیاز است انتخاب کرد. ساختار سیمپلکس 0.9 میلی متری برای مسیریابی فشرده و کاربردهای فیوژن{7}}منفرد مناسب است.
برنامه های کاربردی
Dimi Single Mode Fiber Optic Pigtail در مواردی استفاده می شود که اتصال فیبر فیبر همجوشی دائمی- مورد نیاز است، از جمله:
ODF و فریم های توزیع فیبر برای پایان دادن به فیبر و وصله.
بسته های اتصال فیبر برای سازماندهی و خاتمه دادن به فیبرهای ورودی و خروجی.
سیستم های توزیع FTTH/FTTx برای مدیریت فیبر شبکه-سمت و دسترسی{1}.
جعبه‌های ترمینال فیبر و جعبه‌های دیواری-که در آنها به مسیریابی فیبر فشرده نیاز است.
مراکز داده و شبکه‌های سازمانی برای پایان دادن فیبر تک حالته-با چگالی بالا.
CATV و شبکه های مخابراتی که به اتصالات نوری پایدار نیاز دارند.
پروژه‌های تعمیر و گسترش شبکه که در آن فیبرهای موجود باید خاتمه یا دوباره-خاتمه داده شوند.
انتهای فیبر خالی-همجوشی{1}}به فیبر نوری ورودی متصل می‌شود، در حالی که انتهای اتصال در آداپتور یا درگاه تجهیزات مربوطه نصب می‌شود.
سفارشی سازی و نصب شده
تولید OEM زمانی در دسترس است که یک پروژه به الزامات مونتاژ یا شناسایی غیر استاندارد- نیاز داشته باشد.
بسته به کاربرد، مشخصات تولید می‌تواند شامل طول سفارشی دم، ترکیبات اتصال دهنده، تعداد فیبر، رنگ ژاکت، برچسب‌گذاری، نام تجاری رابط، قالب بسته‌بندی، و الزامات بازرسی تعریف شده توسط مشتری باشد.
برای سفارشات OEM، استاندارد فیبر مورد نیاز، پیکربندی اتصال، نوع پرداخت، تحمل ابعاد، معیارهای عملکرد نوری، برچسب‌گذاری و بسته‌بندی باید در مقابل نقشه، مشخصات یا سفارش خرید مشتری قبل از تولید تأیید شود.
کنترل کیفیت و تست
کنترل کیفیت بر عملکرد نوری، وجه انتهایی رابط، سازگاری ابعادی و یکپارچگی مونتاژ هر دسته تولید تمرکز دارد.
بازرسی معمولی شامل:
آزمایش تلفات درج برای تأیید فقدان اتصال در برابر حد پذیرش مشخص شده.
تست تلفات برگشتی برای عملکرد کانکتور UPC/APC.
انتهای رابط{0}}بازرسی صورت برای شناسایی آلودگی، خراش، گودال، یا نقص هندسی قبل از ارسال.
بررسی تداوم و قطبیت فیبر در صورت لزوم.
بازرسی ابعادی طول خوکچه، قطر ژاکت و پیکربندی رابط.
بازرسی بصری و مونتاژ محل اتصال، بوت، مسیریابی فیبر و بسته بندی.
هر محموله را می توان با توجه به مشخصات محصول توافق شده و الزامات بازرسی عرضه کرد.
سوالات متداول
س: آیا می توانم نمونه ها را قبل از سفارش انبوه سفارش دهم؟
ج: بله. نمونه ها برای بررسی مشخصات و مونتاژ قبل از تولید انبوه در دسترس هستند. الزامات نمونه باید کانکتور، نوع پرداخت، پیکربندی فیبر، طول و مقدار را مشخص کند.
س: آیا می توان پیکربندی های مختلف pigtail را در یک ترتیب ترکیب کرد؟
ج: بله. پیکربندی های متعددی را می توان در یک سفارش خرید گنجاند، مانند انواع مختلف اتصال دهنده، طول یا الزامات پرداخت. هر پیکربندی باید به طور جداگانه ذکر شود تا از خطاهای تولید و بسته بندی جلوگیری شود.
س: پیگتیل ها برای حمل و نقل بین المللی چگونه بسته بندی می شوند؟
پاسخ: پیگتیل ها معمولاً به صورت بسته بندی شده یا به صورت جداگانه محافظت می شوند و در کارتن بسته بندی می شوند تا از آلودگی رابط، خم شدن فیبر و آسیب مکانیکی در حین جابجایی جلوگیری شود. بسته بندی صادراتی و برچسب گذاری را می توان برای سفارشات عمده مشخص کرد.
س: چه مدارکی را می توان با سفارش ارائه کرد؟
A: اسناد تجاری معمولی شامل فاکتور تجاری، لیست بسته بندی و اسناد حمل و نقل است. اسناد بازرسی یا آزمایش را می توان در صورت نیاز به سفارش خرید یا مشخصات کیفیت توافق شده ارائه کرد.
س: چگونه سازگاری بین دسته های مختلف تولید را تضمین می کنید؟
A: تولید بر اساس مشخصات محصول تایید شده و معیارهای بازرسی برای هر سفارش کنترل می شود. برای خریدهای تکراری، حفظ نمونه یا مشخصات تایید شده به عنوان مرجع به حفظ ثبات پیکربندی بین دسته‌ها کمک می‌کند.
س: آیا می توانید از بازرسی{0} شخص ثالث قبل از ارسال پشتیبانی کنید؟
ج: بله. در صورت نیاز خریدار، می‌توان-بازرسی شخص ثالث را قبل از ارسال ترتیب داد. محدوده بازرسی، روش نمونه برداری، معیارهای پذیرش و هزینه بازرسی باید قبل از تولید یا حمل و نقل توافق شود.
س: چه اطلاعاتی برای تأیید سازگاری با تجهیزات ما مورد نیاز است؟
A: تجهیزات یا رابط آداپتور، پیکربندی اتصال مورد نیاز، مشخصات فیبر و الزامات نوری قابل اجرا را ارائه دهید. برای پروژه‌های جایگزینی یا یکپارچه‌سازی، عکس‌ها، نقشه‌ها یا نمونه‌های موجود می‌توانند به تأیید پیکربندی مورد نیاز قبل از تولید کمک کنند.
