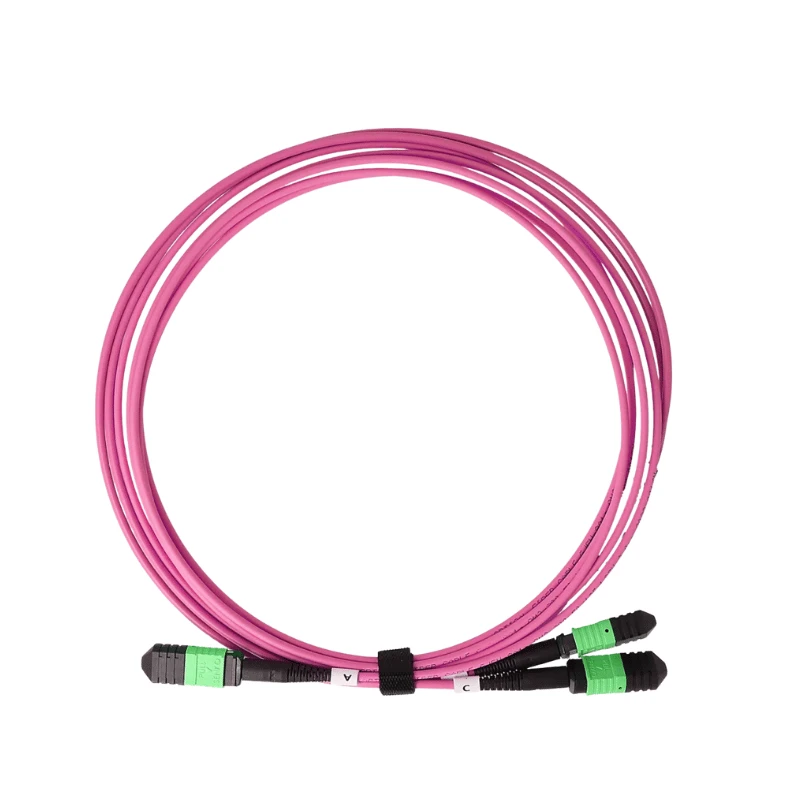

کابل تنه DIMI OM4 MPO یک مجموعه فیبر چند حالته خاتمه یافته کارخانه است که از فیبر OM4 50/125 میکرومتر و اتصالات MPO در هر دو انتها استفاده می کند. این یک اتصال-خاتمه یافته MPO-به-MPO چند فیبر- با تعداد فیبر مشخص، جنسیت رابط، قطبیت، و الزامات تلفات نوری را فراهم می‌کند.
مشخصات محصول
|
پارامتر |
مشخصات |
|
نوع محصول |
کابل تنه OM4 MPO |
|
نوع فیبر |
OM{0}}/125 میکرومتر چند حالته |
|
نوع رابط |
MPO به MPO |
|
جنسیت رابط |
مرد (پین شده) / زن (پین نشده) |
|
تعداد فیبر |
8 / 12 / 16 / 24 / 32 / 48 / 72 / 96 / 144 فیبر |
|
کانکتور پولیش |
کامپیوتر |
|
قطبیت |
نوع A / نوع B / نوع C |
|
از دست دادن درج |
استاندارد کمتر یا مساوی 0.60 دسی بل / Elite کمتر یا مساوی 0.35 دسی بل |
|
ضرر برگشتی |
بزرگتر یا مساوی 20 دسی بل |
|
طول موج عملیاتی |
850 / 1300 نانومتر |
|
انواع ژاکت / رتبه بندی |
LSZH / OFNR / OFNP / PVC |
|
طول کابل |
سفارشی |
|
دمای عملیاتی |
-20 درجه تا +70 درجه |
|
دمای ذخیره سازی |
-40 درجه تا +85 درجه |
|
استانداردهای قابل اجرا |
IEC 61754-7-1 / IEC 61754-7-2، IEC 61300، ANSI/TIA-568.3-E |
|
انطباق با محیط زیست |
RoHS / REACH |
پیکربندی کابل ترانک MPO
برای کابل تنه MPO RFQ، کانکتور و آرایش فیبر باید قبل از تولید تعریف شود. مشخصات مورد نیاز باید موارد زیر را مشخص کند:
تعداد فیبر
با توجه به طراحی پروژه، تعداد فیبر مورد نیاز را از پیکربندی های ذکر شده مشخص کنید.
جنسیت رابط
جنسیت رابط MPO مورد نیاز در هر انتها را مشخص کنید. کانکتور انتخابی باید با رابط جفت شدن تجهیزات، کاست، پانل آداپتور یا سایر اجزای MPO مطابقت داشته باشد.
قطبیت
با توجه به نگاشت فیبر مورد نیاز، نوع A، نوع B یا نوع C را مشخص کنید. قطبیت باید در مقابل معماری اتصال کامل تایید شود نه اینکه به طور مستقل انتخاب شود.
درجه از دست دادن
استاندارد Loss یا Elite Loss را با توجه به بودجه تلفات نوری مورد نیاز برای پیوند کامل مشخص کنید.
کت و قد
با توجه به محیط نصب و مسیر کابل، رتبه ژاکت مورد نیاز و طول کابل تمام شده را مشخص کنید.
برای قیمت‌گذاری، خریداران می‌توانند نقشه پروژه، صورت‌حساب مواد یا مشخصات فنی را زمانی ارسال کنند که پیکربندی MPO مورد نیاز قبلاً تعریف شده باشد. DIMI می تواند مشخصات ارائه شده را قبل از تولید در جایی که نیاز به شفاف سازی پیکربندی است بررسی کند.
عملکرد نوری OM4
فیبر چند حالته OM4
فیبر چند حالته OM4 50/125 میکرومتر برای پیوندهای نوری چند حالته که در 850 نانومتر و 1300 نانومتر در این مجموعه کابل کار می‌کنند استفاده می‌شود.
ضرر استاندارد و نخبگان
DIMI Loss استاندارد را با حداکثر تلفات درج 0.60 دسی بل و Elite Loss با حداکثر تلفات درج 0.35 دسی بل ارائه می دهد.
بودجه پیوند نوری
درجه تلفات مناسب باید با توجه به بودجه کامل پیوند نوری، از جمله تلفات اتصال، اجزای غیرفعال، رابط های جفت شده و بودجه نوری فرستنده گیرنده انتخاب شده انتخاب شود.
ملاحظات فاصله را پیوند دهید
فاصله انتقال به معماری کامل نوری، از جمله نوع فرستنده گیرنده، طول پیوند، تلفات کانکتور و تعداد رابط های جفت بستگی دارد، نه به نام فیبر OM4 به تنهایی.
بازرسی و تست
DIMI مجموعه های کامل صندوق عقب OM4 MPO را قبل از حمل بازرسی و آزمایش می کند.
تست عملکرد نوری
تلفات درج و افت بازگشت در برابر الزامات نوری مشخص شده مجموعه تکمیل شده آزمایش می شوند.
01
بازرسی تداخل سنج سه بعدی
هندسه اتصال MPO با استفاده از یک تداخل سنج سه بعدی، از جمله ارتفاع فیبر، شعاع انحنا و افست راس، بررسی می شود.
02
انتهای رابط{0}}بازرسی چهره
سطوح انتهایی اتصال دهنده برای آلودگی، خراش، گودال و سایر عیوب قابل مشاهده قبل از حمل و نقل بازرسی می شوند.
03
تایید قطبیت و تداوم
پیوستگی فیبر و نگاشت فیبر در برابر پیکربندی قطبیت مشخص شده بررسی می شوند.
04
مستندات آزمون
گزارش‌های آزمایشی شماره‌دار سریال- همراه با محموله‌ها ارائه می‌شوند تا مجموعه تحویل‌شده را با نتایج تست ثبت‌شده آن مرتبط کند.
05
تولید شده توسط DIMI Fiber
سیستم تولید تایید شده
DIMI مجموعه های کابل فیبر نوری را تحت سیستم مدیریت کیفیت گواهی ISO 9001:2015 و TL-9000، با استفاده از تجهیزات خودکار برش، جداسازی و خاتمه کابل برای مونتاژ MPO/MTP تولید می کند.
ظرفیت مونتاژ MPO/MTP
ظرفیت تولید مونتاژ کابل فیبر نوری DIMI بیش از 10000 مجموعه در روز است.
بررسی مشخصات مهندسی
DIMI می تواند نقشه ها و الزامات مشتری را برای پیکربندی کانکتور MPO، قطبیت، افت نوری، الزامات ژاکت و سایر مشخصات پروژه قبل از تولید بررسی کند.
قابلیت ردیابی تولید
مجموعه‌های کابل تمام‌شده با سوابق بازرسی و آزمایش نوری، با گزارش‌های آزمایش جداگانه ارائه شده با مجموعه‌های کابل فیبر نوری، شناسایی و مستند می‌شوند.
سوالات متداول
س: زمان سرب معمولی کابل های تنه OM4 MPO چقدر است؟
A: برای تنظیمات استاندارد، زمان تولید معمولی 5-7 روز کاری پس از تایید مشخصات کابل و جزئیات سفارش است. تنظیمات سفارشی یا مقادیر پروژه بزرگتر ممکن است به برنامه زمانی متفاوتی نیاز داشته باشند.
س: آیا می توانم نمونه کابل تنه OM4 MPO را قبل از تولید انبوه سفارش دهم؟
ج: بله. یک نمونه را می توان برای تأیید مشخصات قبل از تولید انبوه تولید کرد. این به خریداران اجازه می دهد تا مونتاژ فیزیکی و پیکربندی مورد توافق را قبل از انتشار سفارش تولید تأیید کنند.
س: آیا می توان کابل تنه OM4 MPO را با برچسب گذاری OEM سفارشی کرد؟
A: برچسب گذاری OEM را می توان برای سفارشات پروژه مشخص کرد. محتوای برچسب، قالب، الزامات شناسایی و محل قرارگیری باید قبل از تولید تأیید شود.
س: کابل تنه OM4 MPO به طور معمول برای حمل و نقل بسته بندی می شود؟
A: کابل های صندوق عقب MPO معمولاً به صورت جداگانه محافظت و بسته بندی می شوند تا خطر آلودگی کانکتور و آسیب مکانیکی در طول حمل و نقل را کاهش دهند. الزامات بسته بندی را می توان با توجه به پیکربندی کابل و شرایط حمل و نقل تأیید کرد.
س: تفاوت بین کابل تنه MPO و کابل مهار MPO چیست؟
پاسخ: یک کابل تنه MPO از اتصالات MPO به عنوان رابط های چند فیبر اولیه در انتهای خود استفاده می کند، در حالی که کابل مهار MPO معمولاً از یک اتصال MPO به اتصالات دوبلکس یا سیمپلکس منفرد منتقل می شود. مونتاژ مورد نیاز به معماری اتصال بستگی دارد.
س: تفاوت بین کانکتورهای MPO نر و ماده چیست؟
A: کانکتورهای MPO نر از پین های راهنما استفاده می کنند، در حالی که کانکتورهای MPO ماده از این کار استفاده نمی کنند. جنسیت رابط باید با رابط MPO جفت مشخص شده برای تجهیزات یا جزء اتصال مطابقت داشته باشد.
س: تفاوت بین ژاکت های کابل LSZH، OFNR، OFNP و PVC چیست؟
پاسخ: ژاکت‌های LSZH معمولاً در مواردی انتخاب می‌شوند که دود کم و ویژگی‌های مواد بدون هالوژن{0}} مورد نیاز باشد. OFNR و OFNP رتبه‌بندی‌های بازدارنده شعله‌ای هستند که معمولاً برای نصب رایزر و پلنوم در کابل‌کشی ساختاریافته آمریکای شمالی استفاده می‌شوند، در حالی که PVC یک ماده روکش معمولی برای کاربردهایی است که درجه نصب مورد نیاز اجازه استفاده از آن را می‌دهد. انتخاب نهایی ژاکت باید از قوانین ساختمان محلی و آتش نشانی قابل اجرا پیروی کند.
س: تفاوت بین کابل های تنه OM4 و OS2 MPO چیست؟
پاسخ: OM4 از فیبر چند حالته 50/125 میکرومتر استفاده می‌کند و برای پیوندهای نوری چند حالته در نظر گرفته شده است، در حالی که OS2 از فیبر یک حالته- برای انتقال یک حالته- استفاده می‌کند. نوع فیبر مورد نیاز به فرستنده های نوری، معماری شبکه و الزامات انتقال پیوند برنامه ریزی شده بستگی دارد.
