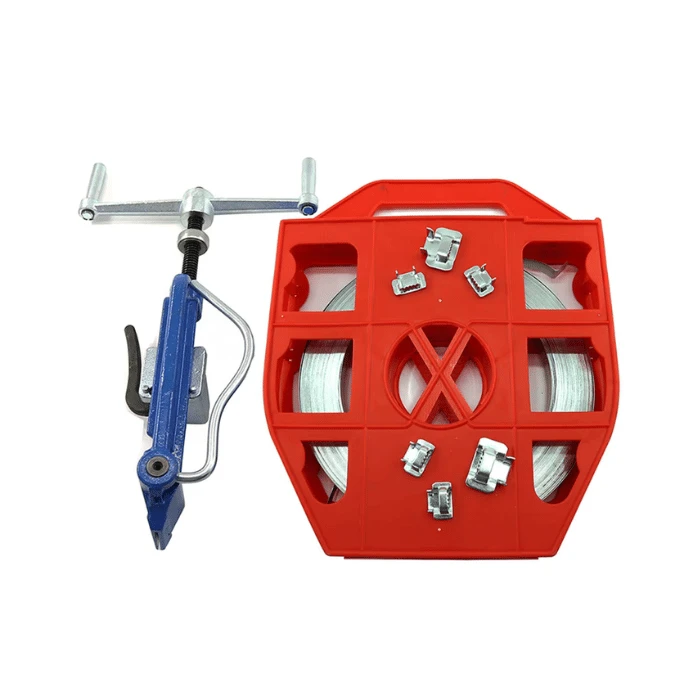

ابزار استاندارد باندینگ

Standard Banding Tool یک ابزار کششی دستی است که برای نصب نوارهای فولادی ضد زنگ و سایر نوارهای فلزی در اطراف قطب ها، کابل ها، براکت ها، علائم و سخت افزارهای کاربردی طراحی شده است. ساختار فورج شده قطره‌ای-ش مکانیزم کششی، فنر-گیرنده فنری و برش داخلی-در یک ابزار یک دست را ترکیب می‌کند. این ابزار برای اتصالات مخابراتی، فیبر نوری، شهری، شهری و زیرساخت های عمومی که در آن تنش باند کنترل شده و اتصال سگک ایمن مورد نیاز است، مناسب است.

این ابزار از یک سیستم کششی مکانیکی برای سفت کردن نوارهای فلزی اطراف قطعه کار قبل از محکم شدن سگک استفاده می کند.

رها کردن-بدنه ابزار جعلی:ساختار باربر{0} اصلی را برای کشش دستی فراهم می کند.

مکانیسم کشش:چرخش دسته را به کشش نواری کنترل شده تبدیل می کند.

فنر-گیرنده بارگذاری شده:بند را در حین کشش نگه می دارد و به حفظ موقعیت باند کمک می کند.

بلوک بینی ابزار و دستگیره:بند را در هنگام کشش و شکل گیری سگک هدایت و نگه دارید.

مکانیزم واژگونی:پس از اعمال کشش، اتصال نواری را در اطراف سگک تشکیل می دهد.

برش یکپارچه:پس از ایجاد اتصال، نوار اضافی را حذف می کند.

اصل کار بر اساس سه عمل مکانیکی است: گرفتن نوار، اعمال کشش و تشکیل اتصال سگک. این ابزار برق یا گرما را تامین نمی کند. کلیه عملیات کشش و برش به صورت دستی انجام می شود.

نوار و سگک را انتخاب کنید:اطمینان حاصل کنید که پهنای نوار، ضخامت، مواد و سگک با ابزار و کاربرد سازگار است.

باند را بپیچید:نوار را از اطراف قطب، تکیه گاه کابل، براکت یا سایر قطعه کار عبور دهید و طبق طرح سگک آن را از داخل سگک عبور دهید.

موقعیت ابزار:باند را در قسمت چنگ زدن ابزار قرار دهید در حالی که سگک را به درستی در موقعیت قرار داده اید.

اعمال تنش:مکانیسم کشش را تا زمانی که باند به کشش نصب مورد نیاز برسد کار کنید.

ایجاد ارتباط:ابزار را روی سگک بغلتانید در حالی که مکانیسم کشش را کنترل می کنید تا موقعیت نوار را حفظ کنید.

اضافی را قطع کنید:از کاتر یکپارچه برای جدا کردن دم باند باقی مانده استفاده کنید.

سگک را کامل کنید:سگک را با توجه به نیازهای طراحی و نصب خاص آن محکم کنید.

برای بستن ثابت، بند باید در تمام طول کشش و واژگونی به درستی با سگک در یک راستا باقی بماند. روش بسته شدن کشش و سگک مورد نیاز باید از مشخصات سیستم باندینگ قابل اجرا پیروی کند.

این ابزار برای نوارهای فلزی در محدوده ابعادی مشخص شده طراحی شده است. گزینه های معمولی فولاد ضد زنگ شامل 201، 304 و 316، با انتخاب مواد بر اساس قرار گرفتن در معرض خوردگی و الزامات پروژه است.

سیستم های سگک سازگار ممکن است شامل موارد زیر باشد:

سگک های گوش{{0}Lokt:طراحی سنتی سگک برای کاربردهای نواربندی دستی.

سگک‌های Tru-Lokt:طراحی سگک برای سیستم‌های باندینگ دستی سازگار و تأیید بصری حرکت بال سگک-در حین نصب توسعه یافته است.

سایر سگک های فولادی ضد زنگ سازگار:باید با پهنای باند انتخاب شده مطابقت داشته باشد و از الزامات نصب قابل اجرا پیروی کند.

کنترل کیفیت باید هم اجزای ورودی و هم عملکرد ابزار نهایی{0} را پوشش دهد. موارد بازرسی توصیه شده عبارتند از:

بازرسی ابعادی:طول ابزار، ابعاد جفت گیری بحرانی، و سازگاری باند.

بازرسی عملکردی:عملکرد صاف دسته کشش، گیره، برش و مکانیزم رول اور.

عملکرد تنش:بررسی اینکه ابزار به محدوده کشش مشخص شده بدون لغزش غیرعادی یا تغییر شکل مکانیکی دست می یابد.

بازرسی برش:بررسی کنید که کاتر حداکثر ضخامت نوار مشخص شده را کنترل کند و برش تمیزی ایجاد کند.

بازرسی سطحی:یکپارچگی پوشش، فلز در معرض، خوردگی، سوراخ‌ها و سایر عیوب قابل مشاهده را بررسی کنید.

بازرسی مونتاژ:اتصال دهنده ها، اجزای متحرک، نگهداری دسته و یکپارچگی مکانیکی کلی را بررسی کنید.
