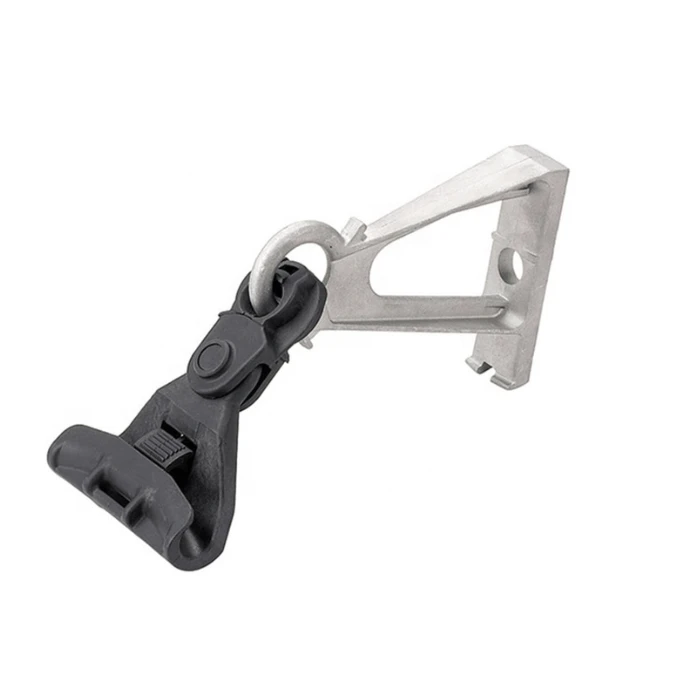

گیره تعلیق برای کابل فیبر نوری برای پشتیبانی و ایمن کردن کابل‌های فیبر نوری هوایی در قطب‌های میانی، برج‌ها یا ساختارهای متقابل{0}}بازویی طراحی شده است. مجموعه گیره یک -بدنه باربر، کابل-درج تماس یا میله‌های زره از پیش ساخته شده، و سخت‌افزار نصب را برای توزیع بار مکانیکی و در عین حال محدود کردن فشار بیش از حد بر روی غلاف کابل ترکیب می‌کند.
مشخصات فنی
|
پارامتر |
مشخصات |
|
انواع کابل های قابل اجرا |
ADSS، شکل-8، کابل‌های FTTH انتخاب شده با خود نگهدارنده |
|
قطر کابل |
Ø6-20 میلی متر؛ محدوده های دیگر با سفارشی سازی در دسترس است |
|
بار مکانیکی نامی معمولی |
10-30 کیلونیوتن برای مدل های استاندارد؛ پیکربندی های تقویت شده تا 100 کیلو نیوتن |
|
دهانه قابل اجرا |
تا 400 متر برای تنظیمات استاندارد |
|
پیکربندی خط |
مسیرهای مستقیم و زوایای انحراف متوسط |
|
مسکن |
آلیاژ آلومینیوم ریخته گری یا ساختار فلزی مشخص |
|
کابل{0}}مواد تماس |
EPDM یا دیگر الاستومرهای مقاوم در برابر UV/آب و هوا |
|
میله های زرهی |
فولاد گالوانیزه یا فولاد با روکش آلومینیومی{0}، بسته به پیکربندی |
|
سخت افزار |
فولاد ضد زنگ 304/316 یا فولاد گالوانیزه |
|
دمای عملیاتی |
به طور معمول -40 درجه تا +65 درجه |
|
حفاظت از سطح |
آندایز کردن، گالوانیزه کردن، یا سایر حفاظت های خوردگی مشخص شده |
|
وزن |
تقریباً 0.45-2.8 کیلوگرم، وابسته به مدل |
طراحی مکانیکی و سازگاری کابل
گیره تعلیق برای حفظ موقعیت کابل در حالی که نیروی نگهدارنده را در منطقه تماس کابل پخش می کند طراحی شده است. برای پیکربندی‌هایی که از میله‌های زره مارپیچ از پیش ساخته شده استفاده می‌کنند، میله‌ها با سطح کابل مطابقت دارند و تنش مکانیکی را در طول تماس طولانی‌تر توزیع می‌کنند و بار موضعی روی غلاف بیرونی را کاهش می‌دهند.
یک EPDM یا درج الاستومری معادل آن می تواند بالشتک و اصطکاک اضافی بین کابل و بدنه گیره ایجاد کند. این امر به ویژه برای مسیرهای هوایی که در معرض حرکت باد و تغییرات دما هستند بسیار مهم است.
قطر کابل باید با محدوده گیره مشخص شده مطابقت داشته باشد. یک گیره نباید صرفاً بر اساس نوع کابل اسمی انتخاب شود. قطر بیرونی تمام شده واقعی و بار نصب باید با مشخصات مدل بررسی شود.
برنامه های کاربردی
گیره تعلیق برای استقرار کابل فیبر نوری بالای سر در موارد زیر استفاده می شود:
- شبکه های هوایی FTTH و FTTx
- دسترسی به ADSS و شبکه های ستون فقرات
- خطوط مخابراتی روی تیرهای برق
- زیرساخت های پهن باند روستایی و شهری
- پردیس، پارک صنعتی و شبکه های ارتباطی خصوصی
- سیستم‌های ارتباطی برق با استفاده از کابل فیبر{0}خود پشتیبانی کننده سازگار
- راه های ارتباطی حمل و نقل و زیرساخت
روش نصب
بسته به پیکربندی سخت‌افزار انتخاب‌شده، گیره را می‌توان با استفاده از پیچ‌های قطبی سازگار، تسمه‌های فولادی ضد زنگ، قلاب‌ها، قلاب‌های U- یا براکت‌های نصب اختصاصی روی قطب‌ها، برج‌ها یا بازوهای متقاطع- نصب کرد.
برای کاربردهای تعلیق استاندارد:
قطر خارجی کابل واقعی و محدوده گیره انتخابی را تأیید کنید.
دهانه، زاویه مسیر، بارگذاری باد/یخ و بار مکانیکی مورد نیاز را بررسی کنید.
کابل را به درستی در بدنه گیره یا مجموعه تعلیق از پیش ساخته شده قرار دهید.
گیره را روی قطب، برج یا براکت تعیین شده نصب کنید.
سخت افزار نصب را با توجه به گشتاور نصب مشخص شده سفت کنید.
بررسی کنید که کابل به طور ایمن بدون فشرده سازی بیش از حد، تغییر شکل غلاف یا خمش شدید پشتیبانی می شود.
سفارشی سازی / OEM
پیکربندی‌های OEM بر اساس قطر کابل، ساختار کابل، دهانه مورد نیاز، بار مکانیکی، طول میله{0}}زره، رابط نصب و ساختار نصب در دسترس هستند.
سفارشی سازی همچنین می تواند شامل موارد زیر باشد:
- ابعاد و هندسه بدنه گیره
- طول میله پیش ساخته و مواد
- براکت های نصب و سخت افزار
- اجزای{0}}فولاد زنگ نزن یا گالوانیزه
- علامت گذاری و شناسایی محصول
- بسته بندی و برچسب گذاری مشتری
برای ارزیابی RFQ، خریداران باید نوع کابل، قطر خارجی واقعی، دهانه معمولی، حداکثر دهانه، زاویه خط، ساختار نصب و شرایط محیطی را ارائه دهند.
بازرسی و تست
موارد بازرسی معمولی عبارتند از:
- سازگاری قطر کابل و بازرسی ابعادی
- بازرسی بصری و سطحی-پایان
- بررسی مواد و پوشش
- بار مکانیکی / شکست-آزمایش بار
- لغزش یا نگه داشتن-تست اجباری
- بازرسی تناسب سخت افزار و چفت و بست
- تست مقاومت در برابر خوردگی در جایی که مشخص شده است
- آزمایش مقاومت در برابر اشعه ماوراء بنفش و محیطی{0}}برای اجزای پلیمری
گزارش های بازرسی و اسناد انطباق را می توان با توجه به نیازهای پروژه ارائه کرد.
سوالات متداول
س: آیا می توان از گیره تعلیق برای نصب- ADSS طولانی استفاده کرد؟
ج: بله. پیکربندی‌های استاندارد برای دهانه‌های هوایی معمولی در نظر گرفته شده‌اند، در حالی که نصب‌های ADSS با دهانه طولانی ممکن است به مجموعه‌های تعلیق تقویت‌شده یا دوگانه نیاز داشته باشند. انتخاب باید بر اساس حداکثر دهانه و بارگذاری محیطی محاسبه شده باشد.
س: آیا می توانید نمونه هایی را قبل از سفارش انبوه ارائه دهید؟
ج: بله. نمونه‌ها را می‌توان برای ارزیابی ابعاد، کابل-و نصب و راه‌اندازی قبل از تولید انبوه ترتیب داد. هزینه های نمونه و حمل و نقل معمولاً با توجه به مدل و مقدار درخواستی تأیید می شود.
س: گیره تعلیق با چه استانداردهایی می تواند مطابقت داشته باشد؟
A: الزامات قابل اجرا به سیستم کابل و بازار مقصد بستگی دارد. IEC، EN، ASTM، و مشخصات فنی خاص مشتری-در صورت لزوم قابل بررسی هستند. استاندارد مورد نیاز یا مشخصات پروژه باید قبل از نقل قول ذکر شود.
س: چه بسته بندی برای سفارشات عمده استفاده می شود؟
پاسخ: محصولات استاندارد معمولاً در کارتن‌هایی با بسته‌بندی داخلی محافظ بسته‌بندی می‌شوند، سپس در صورت نیاز برای صادرات، روی پالت‌ها قرار می‌گیرند. علائم کارتن سفارشی، برچسب های محصول، مقادیر و روش های بسته بندی برای سفارشات عمده فروشی موجود است.
س: MOQ برای گیره های تعلیق چیست؟
A: یک MOQ عملی برای سفارشات تجاری استاندارد 500 قطعه در هر مدل است. مدل های ترکیبی یا پیکربندی های سفارشی را می توان به طور جداگانه با توجه به نیازهای تولید مورد بحث قرار داد.
س: زمان معمول برای سفارش انبوه چقدر است؟
A: برای مدل های استاندارد، زمان پردازش معمولی 7 تا 14 روز پس از مشخصات و تایید سفارش است. محصولات سفارشی ممکن است نیاز به ابزار اضافی یا زمان تولید داشته باشند که قبل از قرار دادن سفارش تایید می شود.
س: چه شرایط پرداخت را می پذیرید؟
A: ما معمولا T/T، L/C، PayPal و کارت اعتباری را می پذیریم. سایر شرایط پرداخت را می توان با توجه به ارزش سفارش، نیاز مشتری و شرایط همکاری مورد بحث قرار داد.
س: کدام گزینه های حمل و نقل و صادرات در دسترس هستند؟
پاسخ: بسته به مقدار، فوریت و مقصد، سفارشات را می توان از طریق دریا، هوا یا تحویل سریع ترتیب داد. شرایط تجاری رایج شامل EXW، DAP و DDP است که ترتیب حمل و نقل نهایی با توجه به سفارش و مقصد تأیید شده است.
