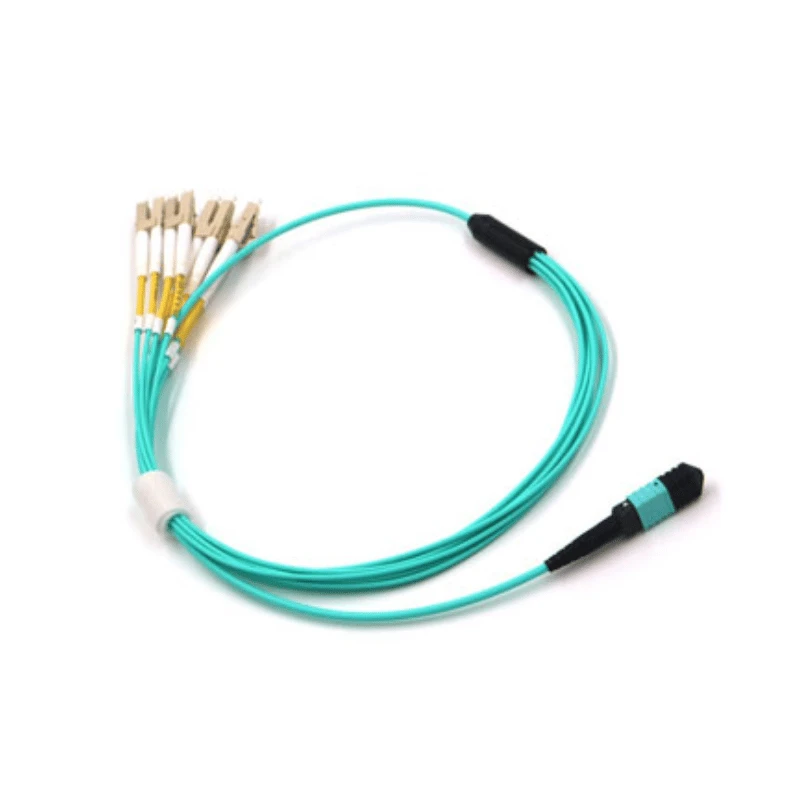

کابل Loopback چند حالته MPO یک مجموعه نوری خاتمه یافته-در کارخانه است که سیگنال‌های ارسالی را از طریق یک رابط MPO برای آزمایش محلی فرستنده‌های گیرنده، پورت‌ها و تجهیزات نوری سازگار به کانال‌های دریافت تعیین‌شده هدایت می‌کند.
مشخصات فنی
|
پارامتر |
مشخصات |
|
نوع محصول |
کابل Loopback چند حالته MPO |
|
نوع رابط |
MPO |
|
جنسیت رابط |
نر با پین راهنما / ماده بدون پین راهنما |
|
نوع فیبر |
چند حالته OM3 / OM4 / OM5 |
|
تعداد فیبر |
الیاف 8/12/24 |
|
قطبیت / نقشه برداری پین |
نوع A / نوع B / نوع C / نقشه برداری سفارشی |
|
کانکتور پولیش |
کامپیوتر |
|
از دست دادن درج |
درجه استاندارد: کمتر یا مساوی 0.70 دسی بل. Elite Low-درجه تلفات: کمتر یا مساوی 0.35 دسی بل |
|
ضرر برگشتی |
بزرگتر یا مساوی 20 دسی بل |
|
طول موج عملیاتی |
850 نانومتر / 1300 نانومتر |
|
جنس ژاکت |
LSZH / PVC / OFNP |
|
رنگ ژاکت |
آبی / بنفش / سبز لیمویی / سفارشی |
|
طول کابل |
سفارشی |
|
دمای عملیاتی |
-20 درجه تا +70 درجه |
|
دمای ذخیره سازی |
-40 درجه تا +85 درجه |
|
دوام جفت گیری |
بزرگتر یا مساوی 500 سیکل |
|
انطباق |
IEC 61754-7، TIA-604-5، RoHS، REACH |
پیکربندی MPO Loopback
نگاشت فیبر داخلی تعیین می کند که کدام کانال های ارسالی به کانال های دریافت مربوطه بازگردانده می شوند.
قطبیت استاندارد:پیکربندی های نوع A، نوع B، و نوع C برای تنظیماتی که از این ترتیبات کانال استاندارد MPO استفاده می کنند در دسترس هستند.
تجهیزات-نقشه برداری خاص:نقشه‌برداری سفارشی Tx به{1}Rx را می‌توان برای واسط‌های خاص تجهیزات، از جمله پیکربندی‌های تأیید شده QSFP، QSFP28 و QSFP-DD ساخت.
پیکربندی فیبر و اتصال دهنده
رابط MPO باید با الزامات نوری و مکانیکی تجهیزات تحت آزمایش مطابقت داشته باشد.
تطبیق رابط:قبل از سفارش، رابط MPO جفت گیری را تأیید کنید.
سازگاری رابط:جنسیت کانکتور را تأیید کنید و پیکربندی{0}}پین کردن در پورت تجهیزات را راهنمایی کنید.
انتخاب فیبر:پیکربندی فیبر را با توجه به رابط نوری مورد آزمایش انتخاب کنید.
مرجع پیکربندی:برای مجموعه‌های خاص{0}}تجهیزات، مشخصات فرستنده گیرنده یا اسناد تجهیزات را می‌توان به عنوان مرجع پیکربندی استفاده کرد.
تأیید عملکرد نوری
تست نوری
تلفات درج و تلفات برگشتی با استفاده از تجهیزات EXFO/JDSU اندازه‌گیری می‌شوند و در برابر محدودیت‌های مشخص شده بررسی می‌شوند.
01
هندسه رابط
یک تداخل سنج سه بعدی ارتفاع فیبر، شعاع انحنا و افست راس را بررسی می کند.
02
پایان-بازرسی چهره
میکروسکوپ دیجیتال آلودگی و عیوب فیزیکی قابل مشاهده را بررسی می کند.
03
تداوم و نقشه برداری
پیوستگی فیبر و قطبیت کانال در برابر پیکربندی تأیید شده، از جمله نگاشت تأیید شده Tx-به-Rx برای مجموعه های سفارشی تأیید شده است.
04
سیستم کیفیت
مجموعه های MPO تحت سیستم مدیریت کیفیت ISO 9001:2015 DIMI تولید می شوند.
05
سناریوهای تست
پیکربندی حلقه بک شرایط بازگشت نوری مورد نیاز آزمایش را تعیین می کند.
تایید فرستنده گیرنده
شرایط بازگشت محلی را برای بررسی واسط های فرستنده گیرنده چند حالته مبتنی بر MPO{0}} فراهم می کند.
تشخیص پورت
رابط نوری تحت آزمایش را بدون نیاز به اتصال فیبر از راه دور جدا می کند.
تست تولید
یک پیکربندی نوری قابل تکرار برای تأیید تجهیزات کنترل شده ارائه می دهد.
مهندسی و رایت-در
اجازه می دهد تا شرایط رابط تعریف شده یکسان در رویه های آزمایش مکرر بازتولید شود.
فرآیند تولید
قابلیت تولید:DIMI مجموعه های کابل فیبر نوری را در خانه-برای نمونه های مهندسی و تولید حجم تولید می کند.
بررسی مهندسی:قبل از تولید، نقشه‌برداری غیراستاندارد با توجه به مشخصات پین اوت، شماتیک سیم‌کشی یا مشخصات تجهیزات ارائه شده بررسی می‌شود.
کنترل تولید:مشخصات تایید شده پیکربندی، نقشه برداری، الزامات نوری، شناسایی و بسته بندی را تعریف می کند.
تایید و مستندات:مجموعه های تکمیل شده قبل از حمل و نقل، با مستندات آزمایشی مطابق با الزامات سفارش تایید شده، بازرسی و آزمایش می شوند.
الزامات سفارش
زمان سفارش و تحویل:مقادیر قابل انعطاف در دسترس هستند. تنظیمات استاندارد معمولاً به 3 تا 7 روز کاری نیاز دارند، با برنامه‌های سفارشی که بر اساس پیکربندی و کمیت تأیید می‌شوند.
اطلاعات RFQ:برای نقل قول، نوع فیبر، تعداد فیبر، جنسیت رابط، نقشه برداری حلقه، طول کابل و مقدار تخمینی را ارائه دهید.
سوالات متداول
س: یک کابل Loopback چند حالته MPO برای چه استفاده می شود؟
A: این یک مسیر بازگشت نوری محلی بین کانال های تعیین شده Tx و Rx برای آزمایش فرستنده گیرنده های چند حالته سازگار، پورت های MPO و تجهیزات نوری ایجاد می کند.
س: چگونه قطبیت حلقه بک صحیح MPO را انتخاب کنم؟
A: نوع A، نوع B، نوع C، یا نگاشت سفارشی را با توجه به ارتباط کانال Tx{0}به{1}Rx مورد نیاز تجهیزات تحت آزمایش انتخاب کنید.
س: آیا می توانید یک MPO loopback سفارشی برای QSFP، QSFP28، یا QSFP-DD ایجاد کنید؟
ج: بله. نقشه‌برداری سفارشی Tx-به-رایگان Rx را می‌توان با استفاده از مشخصات پین‌آت تجهیزات، شماتیک سیم‌کشی یا نقشه‌برداری کانال تأیید شده- ساخت.
س: تفاوت بین MPO Loopback و Patch Cord MPO چیست؟
A: یک سیم پچ MPO رابط های نوری جداگانه را به هم متصل می کند، در حالی که یک MPO Loopback کانال های Tx تعیین شده را به کانال های Rx در تنظیمات تست محلی برمی گرداند.
س: چگونه می توانم MPO نر یا ماده را برای کابل لوپ بک انتخاب کنم؟
پاسخ: جنسیت رابط و پیکربندی پین راهنمای{0}}را با رابط MPO جفت گیرنده، تجهیزات آزمایشی یا تجهیزات مطابقت دهید.
س: چگونه OM3، OM4، یا OM5 را برای یک MPO Loopback انتخاب کنم؟
A: نوع فیبر چند حالته مشخص شده برای فرستنده گیرنده یا تجهیزات مورد آزمایش را برای حفظ سازگاری رابط انتخاب کنید.
س: تلفات برگشتی در کابل Loopback MPO چیست؟
A: از دست دادن بازگشت نشان دهنده قدرت نوری است که به سمت منبع منعکس شده است. تلفات بازگشتی مشخص شده بیشتر یا مساوی 20 دسی بل است.
س: آیا می توان یک حلقه بک چند حالته MPO را قبل از تولید حجم آزمایش کرد؟
ج: بله. نمونه‌های مهندسی را می‌توان برای تأیید نقشه‌برداری رابط و کانال قبل از تولید حجم در صورت لزوم تولید کرد.
