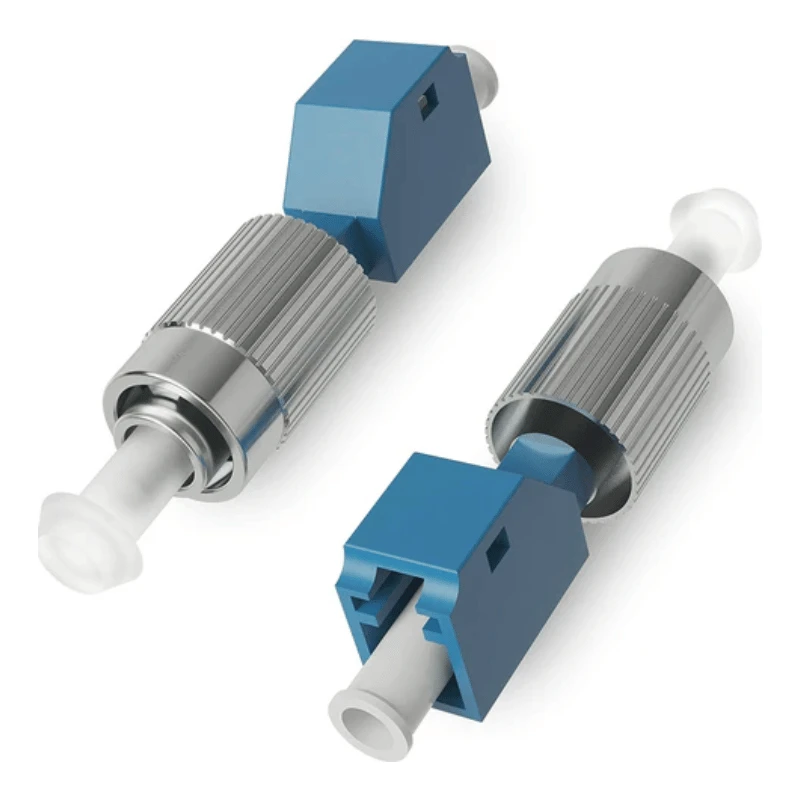

آداپتورهای فیبر نوری LC به FC آداپتورهای ترکیبی ماده-به-ماده هستند که برای اتصال اجزای فیبر نوری LC-پایان‌دار و FC-بدون قطع مجدد-فیبر طراحی شده‌اند. پیکربندی استاندارد LC/UPC به FC/UPC، ساده، سیستم عامل تک حالته2 9/125 میکرومتر، با آستین تراز سرامیکی زیرکونیایی دقیق است. انواع مختلف پولیش اتصال دهنده، حالت های فیبر، مواد محفظه، و پیکربندی های نصب را می توان برای نیازهای پروژه مشخص کرد.
مشخصات آداپتور
|
پارامتر |
مشخصات استاندارد |
||
|
نوع آداپتور |
آداپتور هیبریدی LC به FC |
||
|
پیکربندی رابط |
LC/UPC به FC/UPC |
||
|
جنسیت |
زن-به-مونث |
||
|
کانال |
سیمپلکس |
||
|
حالت فیبر |
سیستم عامل تک حالته2 9/125 میکرومتر |
||
|
آستین تراز |
سرامیک زیرکونیا دقیق |
||
|
از دست دادن معمولی درج |
کمتر یا مساوی 0.3 دسی بل |
||
|
ضرر برگشتی |
بزرگتر یا مساوی 50 دسی بل، UPC |
||
|
ماندگاری |
بزرگتر یا مساوی 500 چرخه جفت گیری |
||
|
دمای عملیاتی |
-25 درجه تا +70 درجه |
||
|
دمای ذخیره سازی |
-40 درجه تا +85 درجه |
||
|
نصب |
نصب پنل |
||
|
مسکن |
مهندسی پلاستیک یا فلز |
||
|
استانداردهای قابل اجرا |
الزامات رابط IEC 61754-20 / IEC 61754-13؛ RoHS |
||
رابط LC از الزامات ابعادی خانواده اتصال دهنده های LC پیروی می کند، در حالی که سمت FC از رابط فرول استاندارد 2.5 میلی متری و طراحی اتصال پیچ- استفاده می کند.
سازگاری رابط
آداپتور برای اتصال مستقیم LC-به-FC طراحی شده است، و در مواردی که تجهیزات، پچ پنل‌ها یا زیرساخت فیبر موجود از پلتفرم‌های رابط مختلف استفاده می‌کنند، مفید است.
سمت LC:سازگار با کانکتورهای LC استاندارد؛ تنظیمات UPC و APC را می توان مشخص کرد.
طرف اف سی:سازگار با کانکتورهای استاندارد FC با استفاده از پیکربندی PC/UPC یا APC مربوطه.
حالت های فیبر:siSglemode OS2 پیکربندی استاندارد است. نسخه‌های چند حالته مانند OM3 و OM4 زمانی قابل ارائه هستند که طراحی آداپتور و آستین تراز بر اساس آن مطابقت داشته باشند.
تطبیق لهستانی:انواع پولیش رابط باید با توجه به اجزای جفت انتخاب شوند. رابط های LC و FC دارای مشخصات ابعادی جداگانه IEC هستند.
برای شبکه‌های کانکتور مختلط، آداپتور هیبریدی نیاز به جایگزینی پچ‌کوردهای قابل تعمیر یا قطع مجدد فیبر نصب‌شده را برطرف می‌کند.
ساختار آداپتور
آداپتور متشکل از دو مخزن اتصال، یک غلاف تراز دقیق، و یک محفظه خارجی با ساختار نگهدارنده پانل{0}} مورد نیاز است.
آستین سرامیکی زیرکونیا تراز فرول را در طول جفت گیری و جفت گیری حفظ می کند و به کنترل از دست دادن کوپلینگ نوری کمک می کند. سمت LC از یک واسط از نوع چفت فشرده-استفاده می‌کند، در حالی که سمت FC مکانیسم اتصال رشته‌ای مشخصه اتصالات FC را در خود جای می‌دهد.
بسته به نیازهای مکانیکی و طراحی پانل، گزینه‌های مسکن شامل پلاستیک یا فلز با استحکام بالا-است. درپوش‌های گرد و غبار، ساختارهای کرکره‌ای، طرح‌های مختلف فلنج، و{2}}ویژگی‌های نصب خاص مشتری را نیز می‌توان پیکربندی کرد.
برنامه های کاربردی
مخابرات و سیستم های ODF
برای اتصال کابل های پچ LC و FC در فریم های توزیع نوری، پانل های فیبر و تجهیزات شبکه حامل استفاده می شود.
مرکز داده و شبکه های فیبر سازمانی
مناسب برای انتقال تجهیزات یا قدیمی-به-زیرساخت جدید که در آن رابط های LC و FC نیاز به همزیستی دارند.
تجهیزات توزیع FTTx
می‌تواند در جعبه‌های توزیع فیبر، کابینت‌ها، پانل‌های پایانه، و سایر تجهیزات شبکه دسترسی{0}در جایی که انواع اتصالات مخلوط مورد نیاز است، ادغام شود.
تجهیزات تست و اندازه گیری فیبر
یک رابط قابل تعویض LC-به-FC برای ابزارهای آزمایش نوری و پانل های آزمایش آزمایشگاهی یا تولیدی ارائه می دهد.
پانل ها و مجموعه های فیبر OEM
مناسب برای سازندگان پنل، سازندگان محوطه و یکپارچه‌کننده‌های سیستم که به پیکربندی آداپتور هیبریدی مشخصی نیاز دارند.
سفارشی سازی / OEM
ترکیب اتصال دهنده:Lc-fc و سایر پیکربندی‌های ترکیبی.
لهستانی:Upc یا apc با توجه به پیکربندی اتصال دهنده جفت.
حالت فیبر:تنظیمات تک حالته Os2 و چند حالته انتخاب شده.
آستین:سرامیک زیرکونیا؛ مواد آستین جایگزین را می توان برای کاربردهای خاص ارزیابی کرد.
مسکن: ساخت پلاستیک یا فلز.
نصب:نصب پنل استاندارد، سازه‌های فلنجی/بدون فلنج، گیره‌ها یا هندسه نصب ویژه مشتری-.
حفاظت:درپوش های گرد و غبار یا طرح های کرکره ای.
شناسایی:رنگ محفظه، آرم، شماره پورت، شماره قطعه و برچسب بارکد.
بسته بندی:کیسه های انبوه، تکی یا بسته بندی مشخص شده توسط مشتری-.
کیفیت و بازرسی
کنترل کیفیت باید هم عملکرد نوری و هم قابلیت اطمینان مکانیکی را پوشش دهد. موارد بازرسی معمولی عبارتند از:
تست تلفات درج و بازگشت برای پیکربندی کانکتور و پولیش مشخص شده.
بازرسی ابعادی رابط های آداپتور، ویژگی های نصب و اجزای تراز.
تأیید تراز آستین و فرول برای حفظ عملکرد جفت گیری تکرارپذیر.
تست چرخه جفت گیری{0}}برای تأیید دوام مکانیکی.
بازرسی بصری برای عیوب مسکن، وضعیت آستین، آلودگی و آسیب رابط رابط.
تست دما و محیطی در صورت نیاز به مشخصات پروژه.
مستندات مواد و انطباق، از جمله الزامات مربوط به RoHS-در صورت مشخص شدن.
معیارهای بازرسی و گزارش‌های آزمایشی را می‌توان با نقشه‌های مشتری، مشخصات خرید، یا استانداردهای اجزای فیبر{0}نوری قابل اجرا مطابقت داد.
سوالات متداول
س: آیا می توانید نمونه هایی را قبل از سفارش انبوه ارائه دهید؟
ج: بله. نمونه ها را می توان برای مشخصات، سازگاری کانکتور و ارزیابی مونتاژ قبل از خرید عمده ارائه کرد. مقدار نمونه و هرگونه هزینه نمونه قابل اعمال را می توان بر اساس پیکربندی درخواستی تأیید کرد.
س: MOQ برای آداپتورهای فیبر نوری LC به FC چیست؟
A: برای تنظیمات استاندارد، MOQ معمولا 100 قطعه است. تنظیمات OEM، مواد ویژه یا بسته بندی سفارشی ممکن است به یک MOQ متفاوت نیاز داشته باشند که می تواند قبل از نقل قول تأیید شود.
س: زمان معمول برای سفارشات انبوه چقدر است؟
A: بسته به مقدار سفارش و پیکربندی، زمان پردازش معمولی 7 تا 14 روز است. زمان حمل معمولاً 20 تا 30 روز است و برنامه نهایی با توجه به مقصد و روش حمل و نقل تأیید می شود.
س: چه روش های پرداختی را می پذیرید؟
A: ما معمولا T/T، L/C، PayPal و کارت اعتباری را می پذیریم. سایر شرایط پرداخت را می توان برای سفارشات واجد شرایط یا الزامات پروژه خاص مورد بحث قرار داد.
س: چه روش های حمل و نقل موجود است؟
A: بسته به مقدار، الزامات تحویل و مقصد، سفارش ها را می توان از طریق حمل و نقل سریع، حمل و نقل هوایی یا دریایی ارسال کرد. اصطلاحات DDP، DAP و EXW نیز می توانند بر اساس سفارش مرتب شوند.
س: آیا می توانید گزارش های بازرسی را با سفارش ارائه دهید؟
ج: بله. اسناد بازرسی را می توان با توجه به الزامات سفارش توافق شده ارائه کرد. رکوردهای معمولی ممکن است شامل از دست دادن درج، افت برگشتی، بازرسی ابعادی و نتایج بازرسی بصری باشد.
س: چگونه باید آداپتور را هنگام درخواست نقل قول مشخص کنم؟
A: ترکیب کانکتور LC/FC مورد نیاز، لهستانی UPC یا APC، سیمپلکس یا پیکربندی دیگر، حالت فیبر، نوع محفظه، الزامات نصب، کمیت و الزامات بسته بندی را ارائه دهید. نقشه ها یا نمونه های مرجع برای نسخه های سفارشی توصیه می شود.
