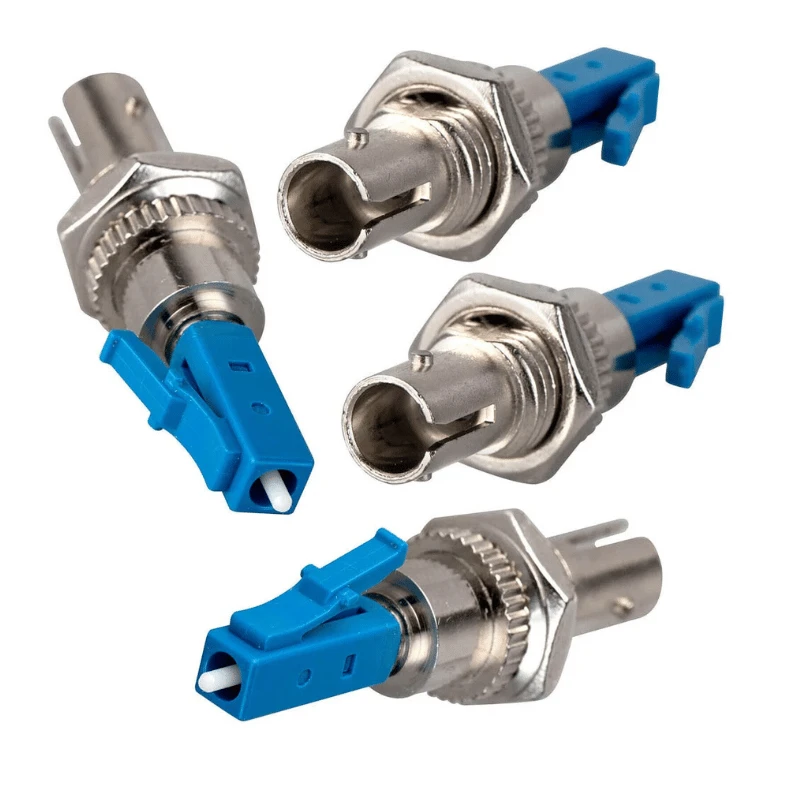

آداپتور کابل فیبر نوری LC به ST یک آداپتور فیبر نوری هیبریدی است که برای اتصال LC{0}}فیبر انتهایی با فیبر ST{1}}بدون قطع مجدد- کابل‌های موجود طراحی شده است. از اجزای تراز دقیق برای حفظ کوپلینگ فیبر پایدار، مناسب برای شبکه های تک حالته و چند حالته استفاده می کند.
مشخصات آداپتور
|
پارامتر |
مشخصات |
|
نوع آداپتور |
آداپتور هیبریدی LC به ST |
|
رابط LC |
ال سی ماده |
|
رابط ST |
ST ماده |
|
فرول ال سی |
1.25 میلی متر |
|
ST Ferrule |
2.5 میلی متر |
|
نوع فیبر |
سیستم عامل تک حالته 2; چند حالته OM1/OM2/OM3/OM4 |
|
نوع لهستانی |
UPC; APC برای پیکربندی های قابل اجرا در دسترس است |
|
آستین تراز |
سرامیک زیرکونیا |
|
از دست دادن درج |
کمتر یا مساوی 0.3 دسی بل معمولی. کمتر از یا مساوی حداکثر 0.5 دسی بل. |
|
ضرر برگشتی |
بزرگتر یا مساوی 45 دسی بل UPC؛ بزرگتر یا مساوی 60 دسی بل APC |
|
تکرارپذیری |
کمتر یا مساوی 0.1 دسی بل |
|
دوام جفت گیری |
بزرگتر یا مساوی 500 سیکل |
|
مسکن |
پلاستیک با استحکام بالا-. محفظه فلزی اختیاری |
|
نصب |
پانل-mount |
|
دمای عملیاتی |
-25 درجه تا +70 درجه |
|
پیکربندی |
سیمپلکس; مونتاژ دوبلکس موجود است |
سازگاری رابط
آداپتور اتصال مکانیکی مستقیم بین کانکتورهای lc و st را فراهم می کند، و زمانی که تجهیزات، پچ پنل ها یا کابل های نصب شده از رابط های کانکتور مختلف استفاده می کنند، مناسب است.
سمت Lc:سازگار با کانکتورهای استاندارد lc با استفاده از فرول 1.25 میلی متری.
سمت خیابان:سازگار با کانکتورهای استاندارد st با استفاده از فرول 2.5 میلی متری و کوپلینگ سرنیزه.
تک حالت:از پیکربندی‌های os{0}}/125 میکرومتر با پرداخت upc یا apc قابل اجرا پشتیبانی می‌کند.
چند حالته:از پیکربندی‌های om1 62.5/125 میکرومتر و om2/om3/om4 50/125 میکرومتر پشتیبانی می‌کند.
مخلوط کردن رابط:آداپتور فقط رابط رابط را تغییر می دهد. فیبرهای متصل باید با حالت انتقال مورد نیاز و سیستم نوری مطابقت داشته باشند.
ساختار آداپتور
آداپتور متشکل از یک رابط جانبی LC، رابط جانبی ST-، آستین تراز دقیق، محفظه و ساختار نصب است.
غلاف سرامیکی زیرکونیا تمرکز فرول را در طول جفت گیری حفظ می کند و به کنترل ناهماهنگی جانبی و از بین رفتن درج نوری کمک می کند.
محفظه استاندارد پلاستیکی با استحکام بالا-برای نصب پانل فشرده است. محفظه فلزی، نوع فلنج، گیره-در نگهدارنده، نصب رزوه ای، و سایر ترتیبات ردپایی را می توان برای تجهیزات با نیازهای مکانیکی مختلف مشخص کرد.
برنامه های کاربردی
انتقال شبکه:تجهیزات جدید مبتنی بر lc- را به زیرساخت فیبر انتهایی - موجود بدون تعویض پیوند کامل کابل متصل می‌کند.
پچ پنل ها و odf ها:اتصال مخلوط lc/st را در سیستم های توزیع فیبر و وصله فراهم می کند.
تجهیزات تست:واسط کابل های پچ ال سی با پورت های st بر روی ابزارهای تست نوری و تجهیزات اندازه گیری.
شبکه های مخابراتی:از نصب{0}}اتصالات مختلط در طول گسترش شبکه یا تعویض تجهیزات پشتیبانی می‌کند.
شبکه های سازمانی و دانشگاهی:مناسب برای زیرساخت های قدیمی که در کنار تجهیزات مبتنی بر lc-در خدمت هستند.
سیستم های صنعتی و ابزار دقیق:در جایی که تجهیزات فیبر موجود از رابط های st استفاده می کنند، تبدیل اتصال دهنده را فراهم می کند.
آداپتورهای ترکیبی به طور خاص برای محیط‌های کانکتور مختلط و انتقال تجهیزات که در آن پایان مجدد{1} نامطلوب است استفاده می‌شود.
سفارشی سازی / OEM
ترکیبات رابط:Lc-st، lc-sc، lc-fc، sc-st و سایر پیکربندی‌های ترکیبی.
حالت فیبر:Os2، om1، om2، om3 یا om4.
لهستانی:upc یا apc که از نظر مکانیکی و نوری سازگار است.
مسکن:پلاستیک یا فلز؛ شناسایی رنگ سفارشی در دسترس است.
نصب:ردپای پانل مشخص‌شده با فلنج، رزوه‌دار،{0}}در یا مشتری{1}}.
پیکربندی:ترتیبات دوبلکس ساده یا جفت.
شناسایی:لوگو، شماره قطعه، شناسه کانکتور و سایر علائم.
بسته بندی:بسته بندی انبوه، کیسه های جداگانه، مجموعه های از پیش مرتب شده-و بسته بندی برچسب خصوصی-.
کیفیت و بازرسی
کنترل کیفیت باید هم عملکرد نوری و هم سازگاری مکانیکی را پوشش دهد. هر دسته تولیدی را می توان بر اساس مشخصات توافق شده، با موارد بازرسی کلیدی از جمله:
بازرسی بصری و ابعادی مسکن و رابط
بازرسی تراز فرول و آستین LC/ST
اندازه گیری تلفات درج
اندازه گیری تلفات برگشتی برای پیکربندی های تک حالته مشخص شده
بررسی قابلیت تعویض و جفت شدن رابط
تست دوام جفت گیری
بازرسی ساختمان و سازه نصب
تایید علامت گذاری، کمیت و بسته بندی
سوابق بازرسی را می توان با توجه به نیازهای پروژه ارائه کرد.
سوالات متداول
س: آیا آداپتور برای نصب به ابزار خاصی نیاز دارد؟
A: به طور معمول هیچ ابزار پایان نوری خاصی مورد نیاز نیست. آداپتور برای جفت شدن کانکتور مکانیکی و نصب پانل طراحی شده است. اگر یک ساختار نصب سفارشی ارائه شده است، نصب باید از تجهیزات یا طراحی پانل مربوطه پیروی کند.
س: آیا می توان از آداپتور برای هر دو سیستم فیبر داخلی و خارجی استفاده کرد؟
پاسخ: اساساً برای نصب‌های داخلی محافظت‌شده، تجهیزات-اتاق، قفسه، وصله-پنل و کابینت در نظر گرفته شده است. برای استقرار در فضای باز، آداپتور باید در داخل یک محفظه ضد آب و هوا مناسب نصب شود تا اینکه مستقیماً در معرض باران، گرد و غبار یا شرایط محیطی طولانی مدت قرار گیرد.
س: آیا می توانم نمونه ها را قبل از خرید عمده سفارش دهم؟
ج: بله. نمونه‌ها را می‌توان برای ارزیابی عملکرد کانکتور، ابعادی، نصب{{1} و نوری قبل از تولید حجم ارائه کرد. الزامات نمونه و هزینه ها را می توان با توجه به پیکربندی و مقدار درخواستی تأیید کرد.
س: آیا می توانید آداپتورها را مطابق با شماره قطعه سیستم{0} نصب شده تهیه کنید؟
پاسخ: می توان از شماره قطعه مرجع برای مقایسه فنی استفاده کرد، اما تولید باید بر اساس ابعاد تأیید شده و الزامات عملکرد باشد تا شماره قطعه به تنهایی. مشتریان می توانند نمونه ها، نقشه ها یا برگه های داده را برای بررسی سازگاری ارائه دهند.
س: آداپتورهای فیبر نوری چگونه برای حمل و نقل بین المللی بسته بندی می شوند؟
A: آداپتورها معمولاً در برابر آلودگی و آسیب فیزیکی در هنگام جابجایی و حمل و نقل محافظت می شوند و بسته بندی داخلی و کارتن های بیرونی مناسب با توجه به مقدار سفارش انتخاب می شوند. بسته بندی فردی یا سفارشی را می توان برای سفارشات OEM و توزیع کننده ترتیب داد.
س: زمان سفارش معمولی چقدر است؟
پاسخ: برای سفارش‌های تجاری استاندارد، یک زمان پردازش معمولی 7 تا 14 روز است و پس از آن تقریباً 20 تا 30 روز زمان حمل و نقل بسته به مقصد و روش ارسال است. سفارش‌های سفارشی یا با حجم بزرگ-باید پس از تأیید مشخصات، جداگانه برنامه‌ریزی شوند.
س: چه شرایط پرداخت برای سفارشات موجود است؟
A: روش های پرداخت متداول عبارتند از T/T، L/C، PayPal و کارت اعتباری. سایر ترتیبات پرداخت را می توان برای سفارشات واجد شرایط، با شرایط نهایی تایید شده در نقل قول یا قرارداد فروش، مورد بحث قرار داد.
